システム基本構成
小規模から大規模まで幅広いカスタマイズが可能（430kWh〜8600kWh）
スワイプしてご覧いただけます。
| コンテナ | DCリンクの場合 | ACリンクの場合 | BAT_EMS(Master) | BAT_EMS(Slave) | ||||
| 蓄電池容量 | PCS容量 | DC／DC容量 | 蓄電池容量 | PCS容量 | ||||
| 標準蓄電システム | 10FT×1台 | 430kWh | 100〜200kW | 100〜200kW | 430kWh | 100〜200kW | 1台 | 0 |
| 20FT×1台 | 860〜1075kWh | 100〜300kW | 100〜400kW | 860〜1290kWh | 100〜500kW | |||
| カスタム蓄電システム | 20FT×2台 | 2150kWh | 200〜600kW | 200〜800kW | 2580kWh | 1000kW | ||
| 20FT×（3〜8）台 | 3225〜8600kWh | 〜2000kW | 〜3200kW | 3870〜8600kWh | 〜2000kWh | 〜8台 | ||
外形寸法図
コンテナ型大型蓄電システム（20フィートコンテナサイズ）
外形寸法図（20フィートコンテナ）
6058mm×2591mm×2438mm 以内
コンテナ内構成図（20フィートコンテナ）
［図はACリンクの場合］
コンテナ型大型蓄電システム（10フィートコンテナサイズ）
外形寸法図（10フィートコンテナ）
2991mm×2591mm×2438mm 以内
コンテナ内構成図（10フィートコンテナ）
保有距離及び隔離距離図
保有距離及び隔離距離図（10フィートコンテナ）
保有距離及び隔離距離図（20フィートコンテナ）

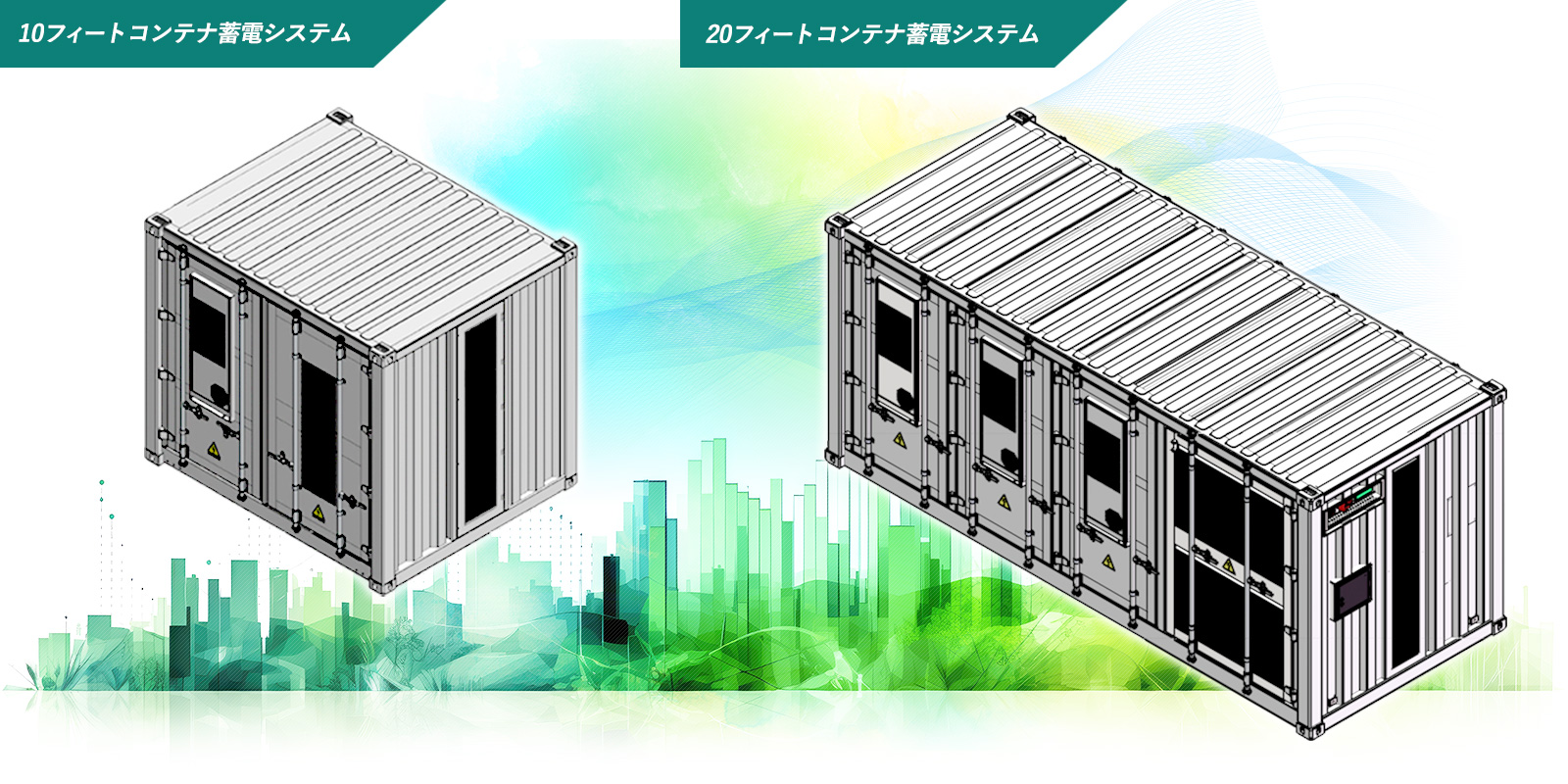

コンテナ型大型蓄電システムの特徴
スマートに省エネルギー化
- 蓄電システムで余剰電力を貯蔵し、太陽光発電の自家消費率を向上
- 双方向のエネルギー貯蔵設計、太陽光発電と系統電源から蓄電池への充電可能
- 充電制御と放電制御が一体化された設計
操作の柔軟性
- Wi-Fi／イーサネット／GPRS／RS485／CANなど、複数の通信モードが選択可能
- PCやスマートフォンを使用してローカルおよびリモート制御が可能
- 静電容量式誘導ボタン操作とLCD表示により、HMIはより便利で安定
安全性と信頼性
- 高い保護等級で、屋外設置に適しています
- 3段階／2段階の充電制御により、蓄電池寿命を確保
- 自然冷却により、単体故障の発生率を低減
製品仕様の一例
下記はコンテナ型大型蓄電システムの製品仕様の一例です。
蓄電システム／20フィートコンテナサイズ／PCS：250kW／PV：250kW／電池定格容量：1075kWhの場合
| 設置条件 | 周囲環境条件 | 使用場所 | 屋内及び屋外（IP54相当） |
| 動作温度 | −20℃〜45℃ | ||
| 最大許容湿度 | 90%RH（ただし、結露無きこと） | ||
| 保存温度 | −20℃〜50℃ | ||
| 標高 | 2,000m以下 | ||
| 塩害レベル | C4 |
| 構造 | 製品寸法 | 6058mm×2591mm×2438mm 以内 |
| 重量 | 約18000kg | |
| IP等級 | IP54（室外） | |
| 動作温度／相対湿度 | −20〜45℃/5%〜90%（結露しないこと） | |
| 保管温度／相対湿度 | −20〜45℃/5%〜90%（結露しないこと） | |
| 冷却方法 | 電気室：空冷式／蓄電池室：空冷式 |
| 蓄電池 | 電池の種類 | リン酸鉄リチウムイオン電池 | |
| セル | 公称容量 | 280Ah | |
| 規格 | UL9540A, IEC62619, UN38.3 | ||
| モジュール | 構造 | 1P16S（16セル直列接続） | |
| 公称電力量 | 14.336kWh | ||
| 規格 | UL9540A, IEC62619, UN38.3 | ||
| コンテナ | 公称電圧 | 768V | |
| 電圧範囲 | 672V〜864V | ||
| 公称電力量 | 1075kWh | ||
| 充放電効率 | 97% | ||
| 最大充放電電流 | 170A | ||
| DOD | 95% | ||
| サイクル数 | 8000回（60%） | ||
| 交流側 | オングリッド | 出力電圧 | 380V(±15%) |
| 電気方式 | 三相3線式 | ||
| 定格出力電力 | 250kW | ||
| 周波数 | 50Hz／60Hz | ||
| 定格出力電流 | 380A | ||
| 高調波電流総合歪率 | ＜3% | ||
| 力率 | −100%〜100% | ||
| オフグリッド | 出力電圧 | 380V(±15%) | |
| 電気方式 | 三相3線式 | ||
| 定格出力電力 | 250kVA | ||
| 周波数 | 50Hz／60Hz | ||
| 定格出力電流 | 380A | ||
| 瞬時最大出力電流 | 418A（30秒） | ||
| 高調波電圧総合歪率 | ＜1.5%（負荷抵抗） |
| PV （太陽光発電） |
MPPT回路数 | 5回路 |
| 入力電圧範囲（PV開放電圧） | 250V〜620V | |
| 定格入力電流（PV動作電流） | 130A／1回路 （最大入力電流156A） |
|
| 定格入力電力 | 50kW／1回路 （最大入力電力75kW） |
|
| 定格出力電力 | 50kW／1回路 | |
| 定格出力電流 | 130A／1回路 |
- 製品の仕様については予告なく変更される場合があります。
- 電池容量は、変換効率等を考慮した値ではありません。
- 保証は基本的な充放電機能の保証であり、電池容量を保証するものではありません。
- 本来の用途以外に使用しないでください。
- 本製品は日本国内専用です。
適用規格
系統連系規程（JEAC9701-2019）／日本電気協会
電気設備技術基準（及びその解釈）
電力品質確保に係る系統連系技術要件ガイドライン（令和元年10月7日改正）
電気事業法（電気事業法施行規則、電気事業法施行令関係項目）
消防法
電気用品安全法
建築設備耐震設計・施工指針（2014年版）
電池IEC62619認証（JIS C 8715-1,2：2019相当の国際規格）
UN38.3（セル、モジュール）／（リチウムイオン電池国連勧告輸送試験）
